凈水一體化設備工藝說明
　　
　　1、加藥系統：采用兩套PE藥箱，采用電動攪拌器和計量泵，投加至動態混合器，可根據水質具體情況投加兩種液體混凝劑PAC/PAM；
　　
　　2、混合系統：采用一臺動態管道混合器，利用多面球水力碰撞、無規則攪拌等原理，可以加快混合速度，使混合更徹底，減少混凝劑使用量；此混合器不占地，可以連接到進水管道上；
　　

　　3、反應系統：反應室由小波板組成，原理是快速改變水流速度的變化，速度比為1：60，它的優點是反映空間無限大，給水和藥劑創造一個良好的相互碰撞機會，反應過程中是利用波峰、波谷進行水利反應，水在串行中絮體大而實，增加了自身比重，由于在整個設計中沒有棱角部分，所以絮體不易破壞，反應充分，為沉淀室創造一個良好的沉淀先決條件，提高絮凝效率，可節省大量的絮凝劑；

　　

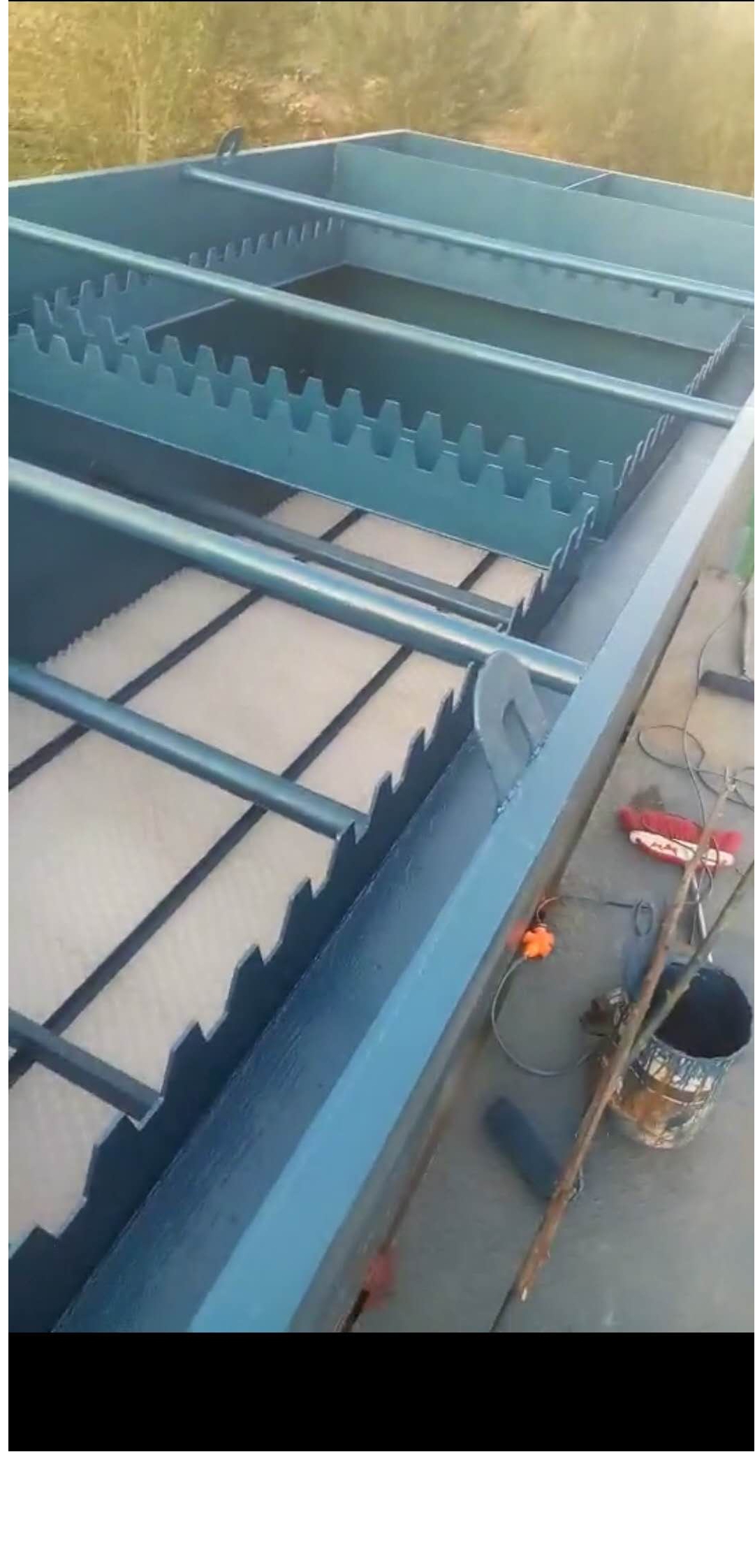

　　4、沉淀系統：沉淀室是由大波板組成，分成五組，每組由多塊波板組合而成，單獨尺寸為1.6m×0.8m×1.3m，傾角為600，表面負荷率為16m3/h·m2，，它的原理是采用淺層沉淀法，可減少設備的體積，使單位產水量增大，水流是采用逆向流，利用波峰使水緩慢，再利用波谷進行滑泥，各走各路，自動分離，分離速度快，保證出水質量，沉淀區出水濁度基本上小于5NTU，給一個工序創造一個良好的條件，減輕濾池的負荷，同時延長濾池的反沖洗周期；沉淀室下部設有集泥斗，使每塊波板滑泥時不受水流的影響，泥直接進入斗式集泥斗中進行自沉，降低了排泥含水率，延長排泥周期（可以達到24小時排泥一次）；
　　

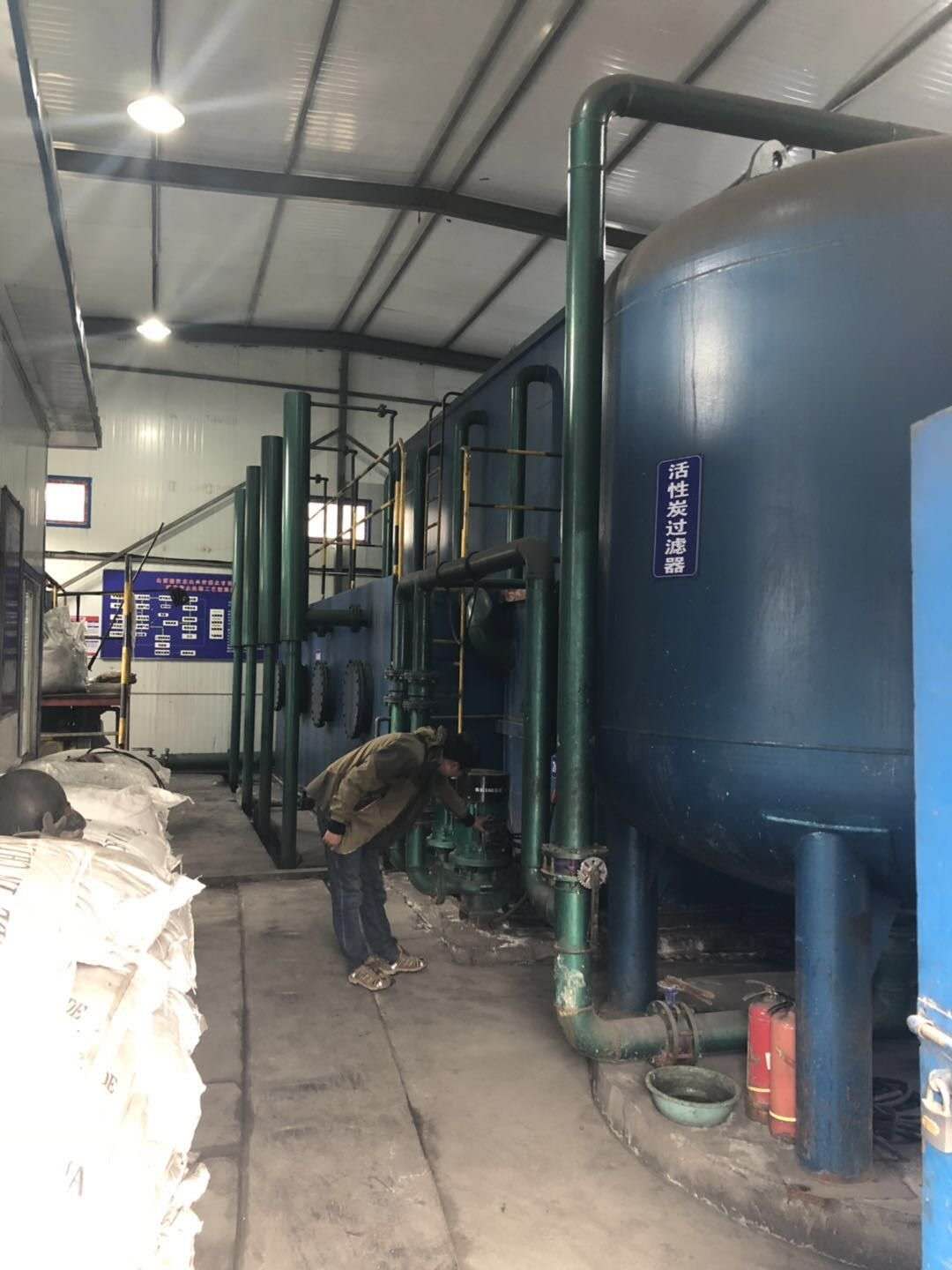

　　5、過濾系統：采用雙層濾料，分隔式壓力過濾經兩層深度過濾消毒后，達到明顯的過濾效果
　　
　　6、LYYJ系列凈水一體化設備為長方體結構，內部噴涂環氧樹脂，水體、絮凝劑與設備鋼板不直接接觸，完全沒有腐蝕現象產生；設備后部為反應區，其中裝有反應填料，使水流在填料串行面達到充分混合的目的，生成的礬花大而密實，易于沉淀；設備中部為沉淀區，利用淺層沉淀法使泥水分離，排泥徹底，自耗水量?。?br /> 　　

　　7、整套系統運行平穩，沖洗及排污采用電控裝置，減少操作人員的工作強度，同時也可避免人工操作失誤現象的發生。
